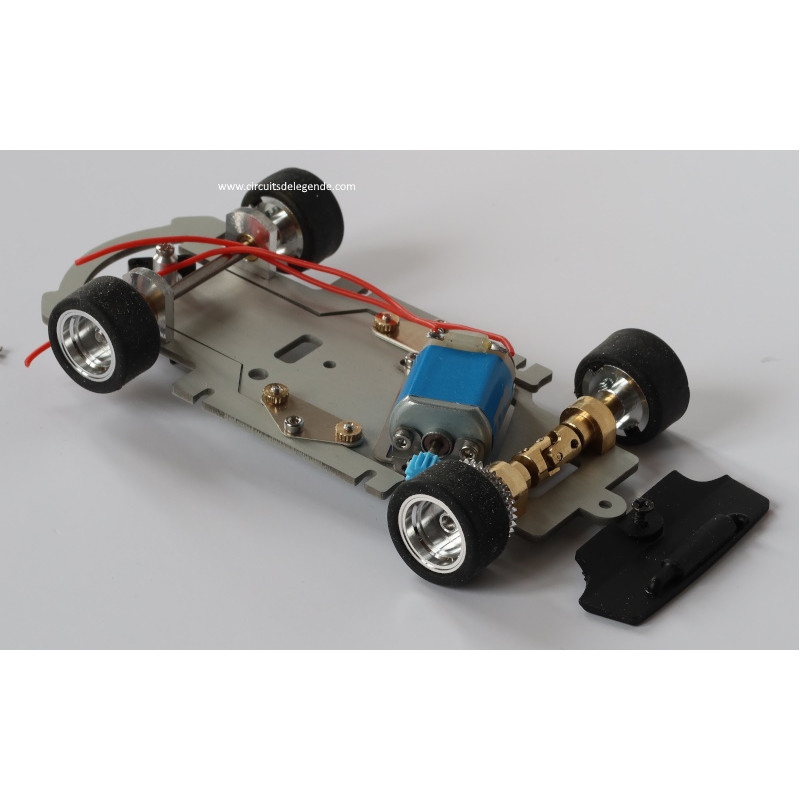

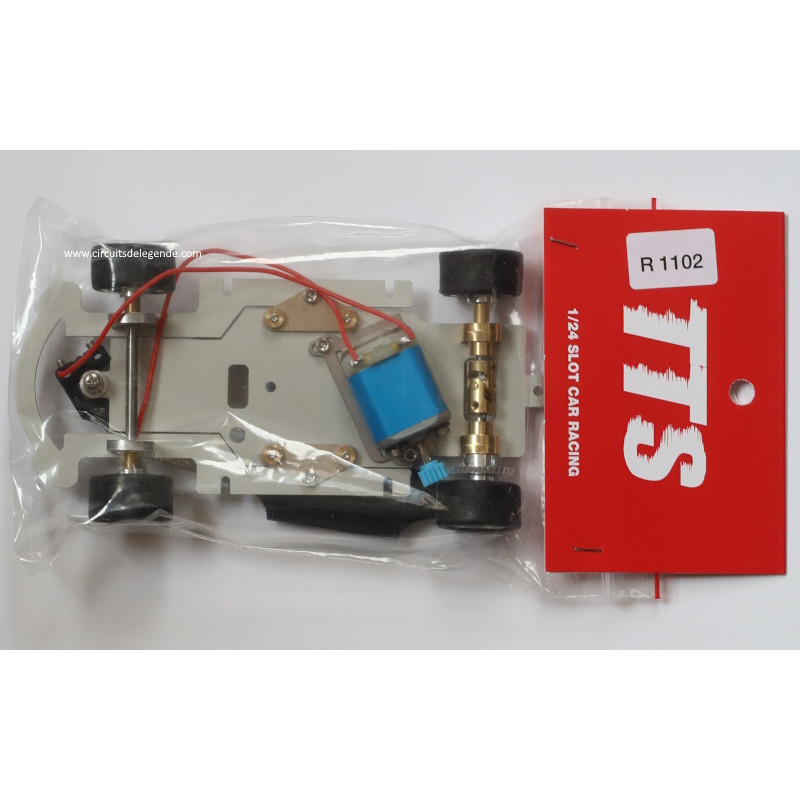

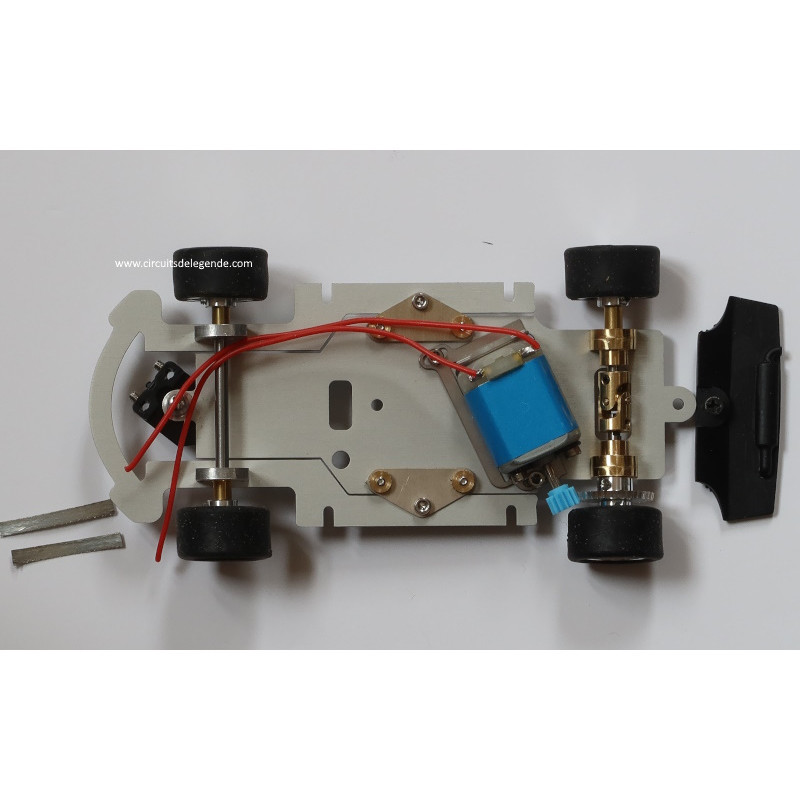

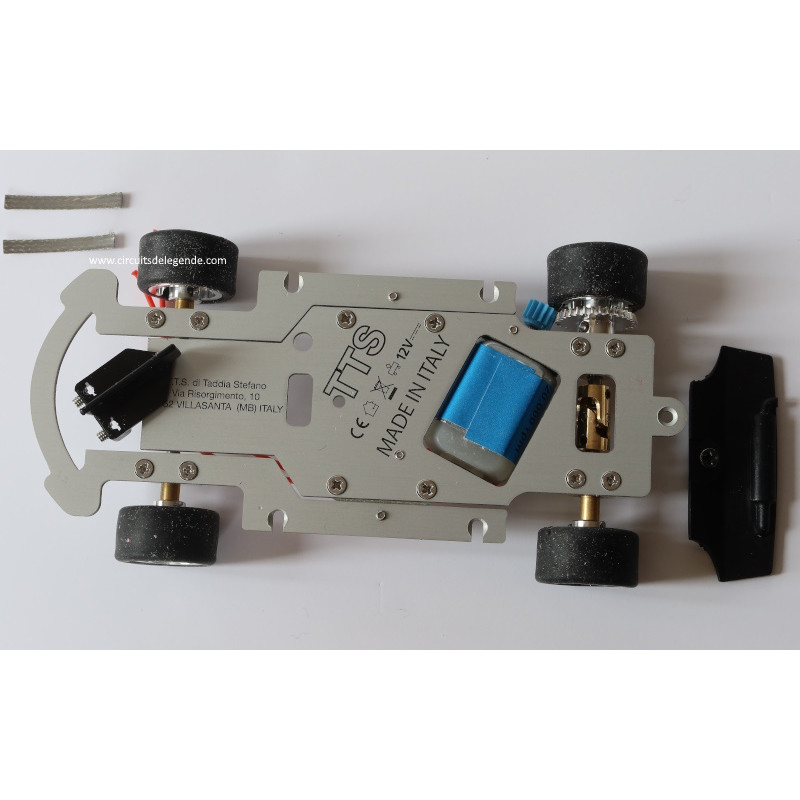

BRM-TTS CHASSIS complet Alpine -Renault A110

dimensions :

• châssis en aluminium
• largeur     :  5.3 cm
• longueur :  13.3 cm

• dimension , axe de la roue avant - axe de la roue arrière : 8.5 cm

• empattement (distance axe du guide - axe arrière) : 9.5 cm

• largeur de la voie arrière : 6.7 cm
• poids                           :  121 gr

fixation de la carrosserie : châssis percé en 5 endroits :

• - 1 trou à l'extrême arrière
• - 2 trous côté droit     , au bord du châssis , entre les roues
• - 2 trous côté gauche , au bord du châssis , entre les roues

• moteur anglewinder , cage courte , 19000 t/mn ( référence S417 ) , vissé sur un support , lui même vissé sur le châssis
• couronne 32 dents , en aluminium , vissée
• pignon en nylon 12 dents

• châssis en aluminium anodisé en 2 parties .
• possibilité de régler le jeu entre les 2 parties
• supports d'axe avant en aluminium , vissés
• supports d'axe arrière en laiton , vissés

• axes pleins de 3 mm de diamètre
• axe arrière reposant sur 2 roulements à billes intégrés à des supports en laiton .
• axe avec cardan en laiton et carrossage négatif des roues arrières .
• axe avant sur paliers laiton , longueur : 56 mm

• 2 jantes arrières en aluminium ,vissées , sans relief central mais avec rebords latéraux , diamètre : 15.4/13.5 x 10.5
• 2 jantes avants en aluminium , vissées , sans relief central mais avec rebords latéraux , diamètre : 15.4/13.5 x 10.5
• 2 pneus arrières , diamètre : 20.8 x 11
• 2 pneus avants  , diamètre : 20.8 x 11

• puits de guide en aluminium
• guide piste vissé avec ressort dans l'axe
• 2 vis M3 assurent la pression des oeillets et des tresses dans le guide

• les vis M3 , des 4 roues , de la couronne et du support moteur , nécessitent une clé Allen ou un tournevis avec un embout Allen de 1.5 mm
• les vis M2.5 des tresses nécessitent une clé Allen ou un tournevis avec un embout Allen de 1.3 mm
